Современные приборы учета тепла (часть 1)

  Инструментальный учет потребления тепла стал широко внедряться в нашей стране только в последнее десятилетие. Оказалось, что платежи потребителей, как правило, существенно завышены по сравнению с фактическим потреблением тепла, поэтому приборный учет экономически целесообразен уже сам по себе. Имеются многочисленные примеры, что после оборудования и пуска в эксплуатацию узла учета, платежи потребителя за тепло и горячее водоснабжение снижались на 30-40 %, а затраты на оборудование объектов узлами учета тепла окупаются уже в течение одного отопительного сезона. Безусловно, имеются и исключения, но основной массе потребителей тепла объективный учет выгоден.

  В настоящий момент на рынке широко представлены как отечественные приборы учета тепла, так и продукция иностранных фирм-изготовителей. В Госреестр средств измерений внесены десятки различных типов и тепловычислителей, и расходомеров-счетчиков теплоносителей и теплосчетчиков.

  Наиболее распространенными являются теплосчетчики следующих типов:

  - составные с механическими расходомерами;

  - составные с вихревыми расходомерами;

  - составные с ультразвуковыми расходомерами;

  - составные с электромагнитными расходомерами;

  - электромагнитные.

  Большинство тепловычислителей и теплосчетчиков адаптированы к отечественным системам централизованного водяного теплоснабжения, отличительной особенностью которых является открытый водоразбор из них. Да и в формально закрытых системах имеются существенные непроизводительные утечки, так что требуется контролировать поток теплоносителя и в подающем и в обратном трубопроводе.

Составные теплосчетчики с механическими расходомерами состоят из тепловычислителя и механических роторных или крыльчатых водосчетчиков. Это пока наиболее дешевые теплосчетчики, но следует учитывать, что перед каждым водосчетчиком необходимо устанавливать специальный фильтр.

  Ярким современным представителем этого семейства теплосчетчиков является теплосчетчик СТ-10. Теплосчетчик СТ-10 (на базе вычислителя ВТЭ-1) предназначен для организации коммерческого учета тепловой энергии, теплоносителя, горячей и холодной воды, электроэнергии. Теплосчетчик имеет различные модификации, предназначенные для использования на различных узлах учета - от источников тепла до ввода в квартиры жилых домов, а также систем дистанционного сбора информации о потреблении энергоресурсов.

  Теплосчетчик СТ-10 (базовый) состоит из:

  - счетчика горячей воды ВСТ с выходом "магнитоуправляемый контакт";

  - вычислителя тепловой энергии ВТЭ-1 (модификации К1, К2, К3, П1);

  - комплекта термопреобразователей сопротивления PT-500.

  Показания вычислителя:

  - тепловая энергия;

  - температура в подающем трубопроводе;

  - температура в обратном трубопроводе;

  - разность температур;

  - температура в системе ГВС;

  - объем теплоносителя по счетчику воды в системе отопления;

  - объем воды по счетчику в системе ХВС;

  - объем воды по счетчику в системе ГВС;

  - объем по счетчику в системе ГВС, при температуре воды в системе выше запрограммированного значения;

  - электроэнергия по первому тарифу;

  - электроэнергия по второму тарифу;

  - служебная информация.

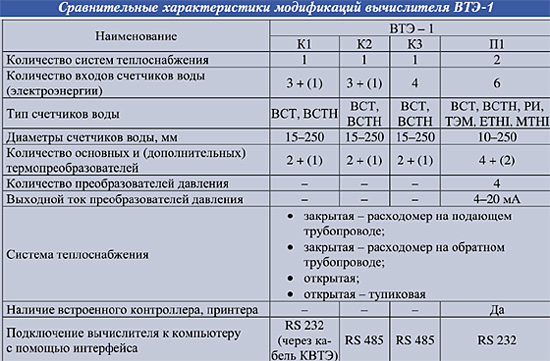

  Сравнительные характеристики модификаций вычислителя ВТЭ-1 приведены в таблице 1.

  Характерными особенностями новой модификации вычислителя ВТЭ-1 П1 является его многоканальность, что позволяет одновременно обрабатывать сигналы первичных преобразователей расхода, давления и температуры, установленных на 6 трубопроводах и минимальный уровень цен.

  Теплосчетчик СТ-10 полностью удовлетворяет требованиям "Правил учета тепловой энергии и теплоносителя и имеет сертификат об утверждении типа средств измерения за № 17195; сертификат соответствия требованиям безопасности и ЭМС за № 5631607; заключение Госэнергонадзора за № 327-ТС.

  К недостаткам теплосчетчиков с механическими расходомерами относится невозможность их использования при повышенной жесткости воды, присутствии в ней мелких частиц окалины, ржавчины и накипи, которые забивают фильтры и механические расходомеры.

  По этим причинам практически по всей России установка механических расходомеров разрешена только в квартирах, небольших частных домах и т.п. Кроме того, механические расходомеры создают наибольшие потери давления воды по сравнению с расходомерами других типов.

  Составные теплосчетчики с вихревыми расходомерами состоят из тепловычислителя и вихревых расходомеров, часто требующих собственных источников питания. Специфической особенностью вихревого расходомера является металлическая призма, установленная поперек сечения трубы расходомера. При прохождении потока воды на гранях призмы образуются вихри, число которых в час пропорционально скорости потока воды. Эти вихри улавливаются с помощью ультразвука или электромагнитным способом. Из-за наличия призмы поперек сечения трубы расходомера требуется обязательная установка фильтров перед расходомером, которые часто забиваются или рвутся. Поэтому данные теплосчетчики требуют существенных затрат на постоянное обслуживание. Вихревые расходомеры с электромагнитным способом улавливания вихрей в силу конструктивных особенностей плохо переносят наличие в воде ржавчины или окалины и уже в первые годы эксплуатации их погрешность быстро растет.

  Вихревые расходомеры с ультразвуковым способом улавливания вихрей после 1-2 лет эксплуатации начинают выходить из строя из-за образования корки накипи на поверхности ультразвуковых сенсоров.

  Все вихревые расходомеры имеют небольшой диапазон измерения расходов воды в силу физических особенностей формирования вихрей, поэтому один и тот же расходомер нельзя использовать зимой и летом. Кроме того, из-за большой потери давления их нельзя использовать для измерения расхода воды, подаваемой в высотные здания (более 5-9 этажей).

  Теплосчетчики на основе вихревых расходомеров за последние 5 лет распространились по многим городам России, но из-за присущих им недостатков и часто из-за низкого качества изготовления, сейчас активно заменяются на электромагнитные теплосчетчики, цена которых уже сравнима или меньше, чем у вихревых расходомеров, а технические и эксплуатационные характеристики существенно выше.

  Составные теплосчетчики с ультразвуковыми расходомерами получили очень широкое распространение в Европе, где все трубопроводы внутри имеют эмалевое покрытие, а вода в них течет очень чистая. В наших условиях ультразвуковые расходомеры нельзя использовать без предварительных фильтров, как и описанные выше механические и вихревые расходомеры. Обычные ультразвуковые расходомеры имеют внутри трубы сложные повороты и выступающие части, на которых быстро скапливается грязь и накипь. В большинстве городов России до 30-40% ультразвуковых расходомеров, установленных в системах отопления, выходят из строя в течение первых двух лет работы из-за зарастания грязью и накипью. Поэтому их устанавливают в основном на трубопроводах ГВС.

  Из-за конструктивных особенностей и небольшого диапазона измерения расходов воды на ультразвуковом расходомере значительно падает давление, что исключает использование этих приборов в высоких зданиях.

  В силу этих причин, а также безусловного превосходства технических характеристик, электромагнитные теплосчетчики повсеместно вытесняют ультразвуковые.
